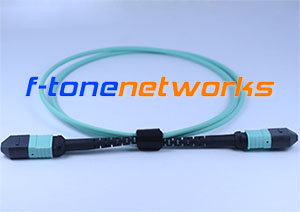

预端接主干光缆
Description
乐天堂预端接主干光缆接纳小直径的OM3/0M4光缆与8芯／12芯／24芯MPO/MTP毗连器，即插即用型MPO/MTP预端接光缆可以快速布放并浅易的毗连到即插即用 ？榛騇PO/MTP适配器面板上 ？突Э梢云局は终嫦嘈尉傩猩杓频执镒既返牟枷咝枨，有用的实现高性能、高密度的光纤辖档同接。
产品应用
- 数据中心基础设施物理层毗连；
- 局域网布线主关连统；
- 修建物及园区主干毗连。
产品特点
- 接纳标准的高精度MPO/MTP光纤运动毗连器；
- 高强度的光缆分支设计，机械性能好；
- 提供8～144芯系列光纤毗连；
- 主干缆与分支缆长度可定制；
- 100%工厂预端接并测试，包管其传输性能；
- 牵引拉手可选择设置，现场施工便当；
- 可快速设置与组网， 镌汰现场装置时间；
- 快速升级，支持并行传输系统应用；
- 外护套材质有PVC, LSZH等多种质料选择；
- 光缆质料知足OFNR、 OFNP阻燃品级。
光纤性能
|
光纤类型 |
芯包直径（pm ） |
带宽(MHz • km) |
事情波长（nm ） |
最大衰减（dB/km ） |
|
G.657.A2 |
9/125 |
NA |
1310/1550 |
0.36/0.22 |
|
BI OM3 |
50/125 |
2000 |
850/1300 |
3.0/1.0 |
|
BI OM4 |
50/125 |
4700 |
850/1300 |
3.0/1.0 |
毗连器性能
|
消耗品级 |
消耗值（dB） |
500次插拔 Δ IL(dB) |
崎岖温循环Δ IL（dB） |
|
MPO/MTP多模高精度 |
≤0.35 |
≤0.20 |
≤0.20 |
|
MPO/MTP单模高精度 |
≤0.35 |
≤0.20 |
≤0.20 |
|
MPO/MTP多模通俗精度 |
≤0.70 |
≤0.20 |
≤0.20 |
|
MPO/MTP单模通俗精度 |
≤0.70 |
≤0.20 |
≤0.20 |
机械性能
|
光纤芯数 |
分支长度 |
牵引拉手 最大抗拉强度 |
牵引拉手 耐攻击力 |
静态弯曲半径 |
动态弯曲半径 |
事情温度（℃） |
装置温度 |
运输和蕴藏温度 |
包装方法 |
|
12 |
60?100 |
400 |
100 |
10D |
20D |
-20?+60 |
-5?+50 |
-25~+75 |
L<50米， 使用PE袋包装； L≥50米， 使用轮轴包装
|
|
24 |
60?100 |
450 |
100 |
10D |
20D |
-20?+60 |
-5?+50 |
-25~+75 |
|
|
48 |
60?100 |
450 |
100 |
10D |
20D |
-20?+60 |
-5?+50 |
-25~+75 |
|
|
72 |
60?100 |
450 |
100 |
10D |
20D |
-20?+60 |
-5?+50 |
-25?+75 |
|
|
96 |
60?100 |
450 |
100 |
10D |
20D |
-20?+60 |
-5?+50 |
-25~+75 |
|
|
144 |
60?100 |
450 |
100 |
10D |
20D |
-20?+60 |
-5?+50 |
-25~+75 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
